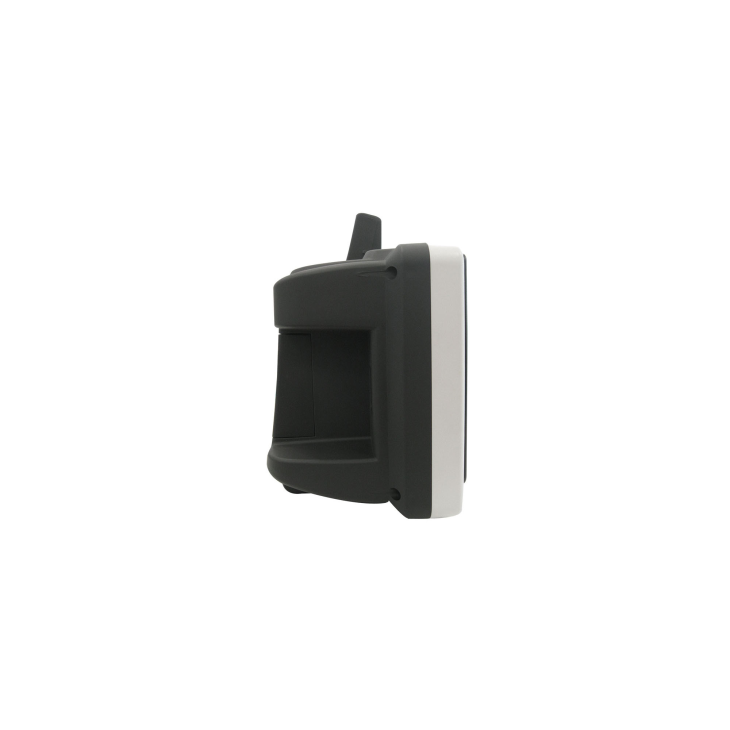

MSO Series LA With Digital Oscilloscope
MSO Series LA With Digital Oscilloscope
MSO Series LA With Digital Oscilloscope
MSO Series LA With Digital Oscilloscope
MSO Series LA With Digital Oscilloscope

MSO Series LA con osciloscopio digital

- 2 en 1 (DSO + LA) - LCD en color de 8 pulgadas - Compatible con transmisión de datos USB - Opciones de medición automática de 20 grupos Osciloscopio de almacenamiento digital - Ancho de banda: 60MHz - 200MHz - Frecuencia de muestreo: hasta 2GS / s - Función de escala automática - FFT Analizador lógico - Ancho de banda: 100MHz - 200MHz - Velocidad de muestreo: 20S / s -...

Envíeconsulta

Chatee ahora

Descargar

Introducción del producto

- 2 en 1 (DSO + LA)
- LCD a color de 8 pulgadas
- Se admite la transmisión de datos USB
- 20 grupos de opciones de medición automática

Osciloscopio de almacenamiento digital
- Ancho de banda: 60MHz - 200MHz
- Frecuencia de muestreo: hasta 2GS / s
- Función de escala automática
- FFT

Analizador Lógico
- Ancho de banda: 100MHz - 200MHz
- Velocidad de muestreo: 20S / s - 2GS / s
- 16 canales digitales

N º de Modelo.	Canal	Ancho de banda	Frecuencia de muestreo
MSO7062TD	2 + 1 \| LA - 16	60MHz \| LA - 100MHz	1GS / s \| LA - 2GS / s
MSO7102TD	2 + 1 \| LA - 16	100MHz	1GS / s \| LA - 2GS / s
MSO8102T	2 + 1 \| LA - 16	100MHz	2GS / s
MSO8202T	2 + 1 \| LA - 16	200 MHz	2GS / s

1. El osciloscopio y el analizador lógico de 16 canales admiten múltiples modos de disparo, incluidos el bus, el estado, la alineación de datos, el ancho de datos, la cola distribuida, etc.

2. Medición flotante del soporte de la batería Li-on opcional, conveniente para la prueba móvil.

Modelo	MSO7062TD	MSO7102TD	MSO8102T	MSO8202T
Ancho de banda	60 MHz	100MHz		200 MHz
SampleRate (en tiempo real)	1GS / s		2GS / s
Monitor	LCD en color de 8.0 '', 640 × 480 píxeles
Canal	doble + disparador externo
Escala horizontal (s / div)	2ns / div ~ 100s / div, paso por 1 ~ 2 ~ 5			1ns / div ~ 100s / div, paso por 1 ~ 2 ~ 5
Sensibilidad vertical	2mV / div - 10V / div
Resolución vertical (A / D)	8bits (2 canales simultáneamente)
Modo de disparo	Borde, video, alternativa, pulso y pendiente
Modo de adquisición	Normal, Peak Detect y Average
Longitud de registro	2M puntos
Almacenamiento de forma de onda	4 formas de onda
Forma de onda matemática	+, -, ×, ÷, invertir, FFT
Batería	7.4V 8000mAh (opcional)
Dimensiones (W × H × D)	370 × 180 × 120 (mm)
Peso (sin paquete)	2.20 kg

Logic Analyzer Performance Especificaciones
Modelo	MSO7062TD	MSO7102TD	MSO8102T	MSO8202T
Frecuencia de muestreo (tiempo real)	20S / s - 2GS / s
Ancho de banda	100MHz			200 MHz
Canal	dieciséis
Longitud de registro	4M puntos
