Fuente de alimentación CC de 2 canales serie OWH67D
+ Admite entrada de CA de amplio-rango y salida de voltaje amplio, con potencia constante de hasta 1000 W/6000 W.
Salida de + 0.05% de alta-precisión y excelente estabilidad, lo que proporciona garantía confiable para aplicaciones exigentes como experimentos de precisión, pruebas y mediciones, y fabricación industrial.
+ Admite salida programable de forma de onda LISTA de 100 pasos
+ Prioridad CC/CV seleccionable con arranque suave y sin exceso, adaptable a diferentes condiciones de carga.
+ Circuito de descarga- incorporado para eliminar el alto voltaje residual cuando se apaga la energía

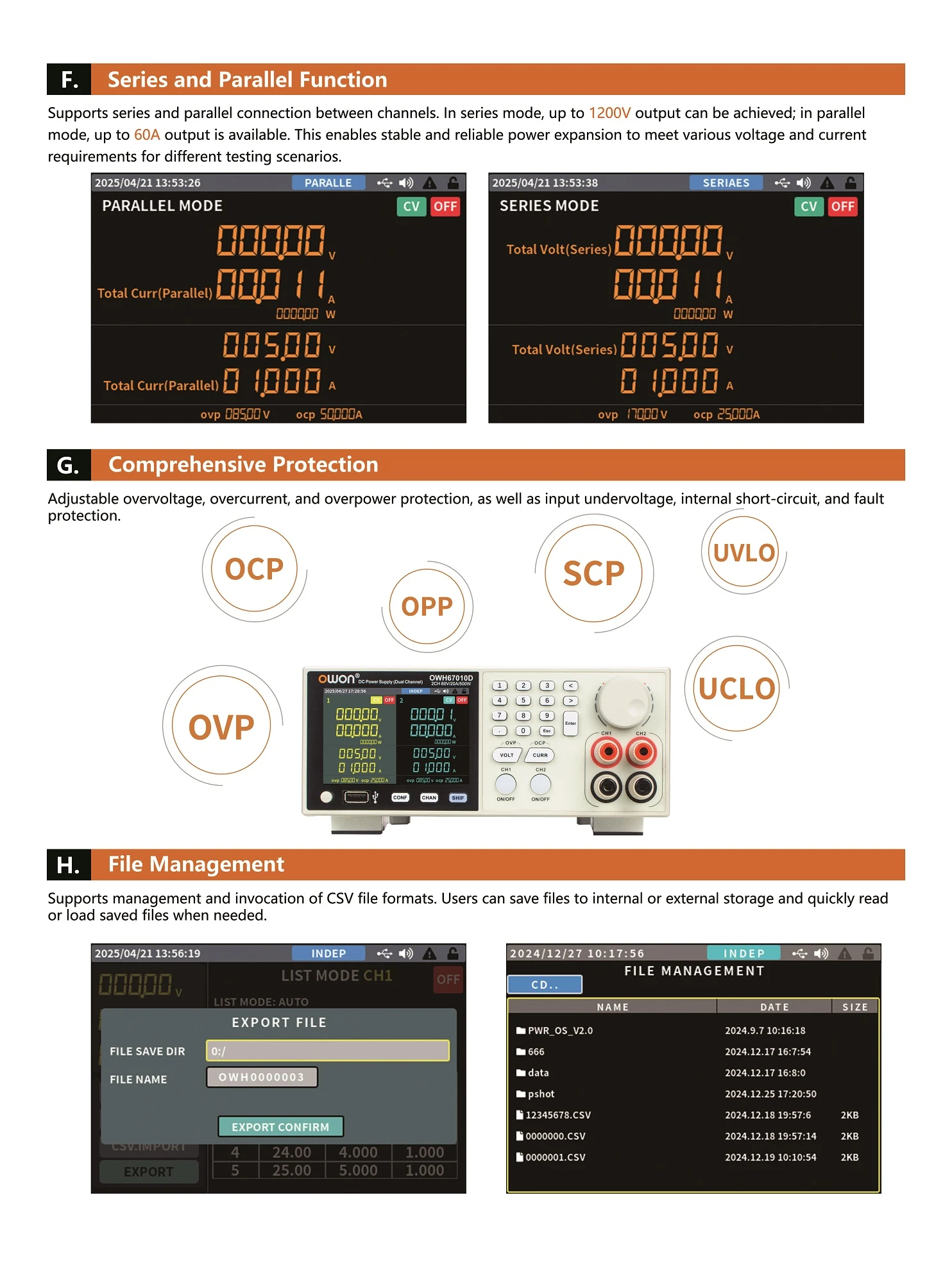

+ Equipado con interfaces USB, LAN y RS485, compatibles con los protocolos SCPI y Modbus por separado. Permite monitoreo-en tiempo real, configuración de salida flexible y fácil integración en sistemas de automatización.
+ Admite la función de salida del simulador fotovoltaico, integrada con EN50530, Sandia y otras curvas estándar fotovoltaicas para la evaluación directa de la eficiencia MPPT del inversor fotovoltaico (opcional)
La pantalla TFT de + 3.95-pulgadas proporciona visualización intuitiva-en tiempo real de las formas de onda y los parámetros de voltaje/corriente, lo que hace que el monitoreo del estado de la energía sea más claro y seguro.
La serie OWH67D es una fuente de alimentación de CC programable de alta potencia- de doble-canal que admite una salida de potencia constante de amplio rango. Incluye los modelos OWH67010D-80 (80V/20A,1000W),
OWH67060D-600 (600 V/10 A, 6000 W), OWH67060D-150 (150 V/30 A, 6000 W) y
OWH67060D-300(300V/15A), que cubre diversas aplicaciones de prueba de alto-voltaje y alta corriente.
Equipado con una pantalla LCD en color de 3,95-pulgadas, el OWH67D ofrece una interfaz fácil de usar y un rendimiento excelente, con una resolución de configuración mínima de 10 mV/1 mA.
Ofrece una salida confiable, estable y de alta-precisión, con prioridad CC/CV seleccionable, salida de forma de onda LlST programable y un circuito de descarga-incorporado. Las protecciones integrales incluyen ajustables.
OVP, OCP, OPP, subtensión de entrada y protección contra cortocircuitos internos-. Más allá de la producción de energía, también proporciona capacidad de medición y admite funciones de simulador fotovoltaico con curvas EN50530 y Sandia integradas para la evaluación directa de la eficiencia MPPT del inversor fotovoltaico.
La serie OWH67D viene con interfaces LAN/RS485/USB estándar, compatibles con los protocolos SCPl y Modbus. Permite el control remoto a través de comunicación USB para monitoreo en tiempo real-y salida flexible.
onfiguración. Se utiliza ampliamente en la validación del diseño de energía, pruebas generales de laboratorio, electrónica automotriz y nuevas aplicaciones energéticas.
Presupuesto
Las especificaciones se basan en que el instrumento haya funcionado durante al menos 30 minutos seguidos, en el entorno operativo especificado.
|
Modelo |
OWH67010D-80 |
OWH67060D-150 |
OWH67060D-300 |
OWH67060D-600 |
|
|
Canal |
2 |
||||
|
Salida nominal (0 grados -40 grados) |
Producción Rango de voltaje |
0-80V;0-80V |
0 -150V;0 -150V |
0 -300V;0 -300V |
0-600V;0-600V |
|
Producción Rango actual |
0-20A;0-20A |
0-30A;0-30A |
0-15A;0-15A |
0-10A;0-10A |
|
|
Fuerza |
1000W |
6000W |
6000W |
6000W |
|
|
Fuente de alimentación |
100 V-240 V CA; 45 Hz-65 Hz |
||||
|
Regulación de carga±(％de salida+compensación) |
CV |
Menor o igual a 0,05% ± 20mV |
Menor o igual a 0,03% ± 20mV |
Menor o igual a 0,03% ± 30mV |
Menor o igual a 0,03% ± 50mV |
|
CC |
Menor o igual a 0,05% ± 20 mA |
Menor o igual a 0,1% ± 30mA |
Menor o igual a 0,1% ± 30mA |
Menor o igual a 0,1% ± 30mA |
|
|
Regulación lineal±(% de salida+compensación) |
CV |
Menor o igual a 0,05% ± 20mV |
Menor o igual a 0,03% ± 20mV |
Menor o igual a 0,03% ± 30mV |
Menor o igual a 0,03% ± 50mV |
|
CC |
Menor o igual a 0,05% ± 20 mA |
Menor o igual a 0,1% ± 30mA |
Menor o igual a 0,1% ± 30mA |
Menor o igual a 0,1% ± 30mA |
|
|
Configuración Resolución |
10mV/1mA |
||||
|
Resolución de lectura |
10mV/1mA |
1mV/1mA |
1mV/1mA |
1mV/1mA |
|
|
Precisión de la configuración |
CV |
Menor o igual a 0,05% ± 20mV |
Menor o igual a 0,05% ± 20mV |
Menor o igual a 0,05% ± 50mV |
Menor o igual a 0,05% ± 100mV |
|
CC |
Menor o igual a 0,05% ± 20 mA |
Menor o igual a 0,1% ± 20 mA |
Menor o igual a 0,1% ± 20 mA |
Menor o igual a 0,1% ± 30mA |
|
|
Precisión de lectura |
CV |
Menor o igual a 0,05% ± 20mV |
Menor o igual a 0,05% ± 20mV |
Menor o igual a 0,05% ± 50mV |
Menor o igual a 0,05% ± 100mV |
|
CC |
Menor o igual a 0,05% ± 20 mA |
Menor o igual a 0,1% ± 20 mA |
Menor o igual a 0,1% ± 20 mA |
Menor o igual a 0,1% ± 30mA |
|
|
Ruido/Ondulación(*) |
CV |
Menor o igual a 50 mVp-p |
Menor o igual a 150 mVp-p |
Menor o igual a 250 mVp-p |
Menor o igual a 500 mVp-p |
|
CC |
Menor o igual a 20 mArms |
Menos o igual a 50 mArms |
Menos o igual a 50 mArms |
Menos o igual a 50 mArms |
|
|
Coeficiente de temperatura (0 grados -40 grados) |
100 ppm/grado (voltaje); 200 ppm/grado (corriente) |
||||
|
Coeficiente de temperatura de lectura |
100 ppm/grado (voltaje); 200 ppm/grado (corriente) |
||||
|
Tiempo de recuperación (10%~90% de carga nominal) |
Menor o igual a 5,0 ms |
||||
|
Temperatura de funcionamiento |
0-40 grados |
||||
|
Interfaz |
USB/LAN/RS485 |
||||
|
Mostrar |
LCD de 3,95 pulgadas |
||||
|
Tamaño (Ancho*Alto*Profundidad mm) |
215.0 x 88.0 x 453.0 |
430.0 x 88.0 x 453.0 |
|||
|
Peso (kg) |
5 |
13 |
|||
