Analizador de espectro serie XSA800
más -160 dBm Nivel de ruido promedio mostrado (DANL)
más ruido de fase -80 dBc/Hz a 1 GHz y compensación a 10 kHz
más Precisión de amplitud total<0.7 dB
más ancho de banda de resolución mínima de 1 Hz (RBW)
además de un kit de prueba de cumplimiento previo de EMI, software de prueba de EMC opcional
además de un generador de seguimiento opcional (el hardware del generador de seguimiento estándar se puede actualizar de forma remota según las necesidades)
además de gráfico de diagrama de cascada, análisis de calidad de señal de modulación, demodulación de audio, etc. múltiples funciones de prueba generales y extendidas
además de función de alerta y prueba in situ estándar Pasa/Falla
Además, adopte tecnología de frecuencia intermedia totalmente digital.
además de múltiples interfaces: host USB, dispositivo USB, LAN, interfaz de auriculares, HDMI plus LCD de 9-pulgadas, alta resolución de 1280 × 800 píxeles
Analizador de espectro serie XSA800
· Rango de frecuencia 9kHz -1.5GHz
· -160 dBm Nivel de ruido promedio mostrado (DANL)
· Ruido de fase -80 dBc/Hz a 1 GHz y compensación a 10 kHz
· Precisión de amplitud total<0.7 dB
· Ancho de banda de resolución mínima (RBW) de 1 Hz
· Kit de prueba de conformidad previa con EMI, software de prueba EMC opcional
· Generador de seguimiento opcional (hardware generador de seguimiento estándar, puede
ser actualizado remotamente según las necesidades)
· Gráfico de diagrama de cascada, análisis de calidad de señal de modulación, demodulación de audio, etc. múltiples funciones de prueba generales y extendidas
· Función de alerta y prueba in situ estándar pasa/falla
· Adopte tecnología de frecuencia intermedia totalmente digital
· Múltiples interfaces: USB Host, dispositivo USB, LAN, interfaz de auriculares, HDMI
· LCD de 9-pulgadas, alta resolución 1280×800 píxeles
Ancho de banda de resolución mínima (RBW) de 1 Hz, que distingue eficazmente las señales cercanas
Función de captura rápida
Las llaves remotas de los automóviles, los módulos de presión de neumáticos TPMS y los pequeños módulos inalámbricos suelen utilizar modulación ASK/FSK. XSA800 puede completar la captura de señales ASK/FSK y obtener directamente su frecuencia central, potencia y parámetros de compensación.
Excelente capacidad de medición de señales pequeñas
-160 dBm DANL (nivel de ruido promedio mostrado), puede observar señales pequeñas más débiles
Mediciones de bajo ruido más precisas
Ruido de fase < –80 dBc/Hz a 1 GHz con compensación de 10 kHz
Función Pasa/Falla
Determine rápidamente si los resultados de la prueba pasan
Proporciona función de prueba de cumplimiento previo de EMI
Equipado con un filtro EMI (6 dB) y un detector de cuasi pico de serie, es más preciso para las pruebas previas y el diagnóstico de EMI, y se pueden completar informes completos de pruebas y producción utilizando el software de soporte.
Proporciona función de prueba EMC (requiere software opcional)
Incorpora más de 200 plantillas de regulaciones y estándares de pruebas EMC convencionales. El usuario selecciona la plantilla correspondiente y el software configura automáticamente el analizador de espectro y registra los datos de la prueba. Los datos y normativas se pueden comparar en la misma pantalla. Los usuarios también pueden personalizar las regulaciones para realizar análisis comparativos.
Proporciona múltiples modos de funciones extendidas
Análisis de calidad de señal de modulación estándar, demodulación de audio, medición de intensidad de campo, medición de canales y contador de frecuencia, etc. Múltiples funciones de prueba generales y extendidas.
análisis de la calidad de la señal de modulación
demodulación de audio
medición de canal

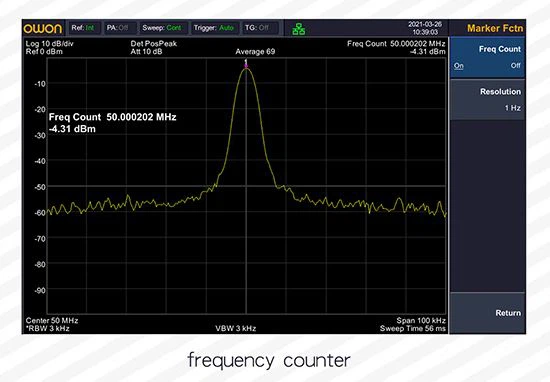

contador de frecuencias
Gráfico de trama de cascada
Vea el comportamiento de los distintos parámetros de la señal a lo largo del tiempo, realice un seguimiento del comportamiento de la frecuencia y la potencia a lo largo del tiempo, especialmente las señales intermitentes. El usuario puede utilizar un gráfico en cascada para analizar la estabilidad de una señal a lo largo del tiempo o para identificar señales de interferencia intermitentes en sistemas de comunicaciones.
Peso aproximado. 3,7 kg (dispositivo principal)
Dimensiones: 375 mm (ancho) × 185 mm (alto) × 120 mm (profundidad)
| Frecuencia | ||||||
| Rango de frecuencia | XSA805（TG） | 9kHz a 500MHz | ||||
| XSA810（TG） | 9kHz a 1GHz | |||||
| XSA815（TG） | 9 kHz a 1,5 GHz | |||||
| Resolución de frecuencia | 1Hz | |||||
| Tasa de envejecimiento de la frecuencia de referencia | < 1 ppm/year | |||||
| Rango de frecuencia | ||||||
| Rango de tramo | 0 Hz, 100 Hz a la frecuencia máxima del instrumento | |||||
| Incertidumbre del tramo | ± intervalo / (puntos de barrido-1) | |||||
| Ruido de fase SSB (20gradoa 30grado, fc=500 MHz) | ||||||
| Compensación del transportista | 10 kilociclos | < -80 dBc/Hz | ||||
| 100 kilociclos | < -100 dBc/Hz | |||||
| 1MHz | < -115 dBc/Hz | |||||
| Banda ancha | ||||||
| Ancho de banda de resolución (-3 dB) | 1 Hz a 1 MHz, en secuencia 1-3-5-10 | |||||
| Resolución Ancho de banda (-6 dB) (EMI) | 200 Hz, 9 kHz, 120 kHz, 1 MHz | |||||
| Precisión del RBW | < 5% typical | |||||
| Resolución Factor de forma del filtro (60 dB : 3 dB) | < 5 typical | |||||
| Vídeo Ancho de banda (-3 dB) | 10 Hz a 1 MHz, en secuencia 1-3-5-10 | |||||
| Amplitud y nivel | ||||||
| Rango de medición de amplitud | DANL a más 10 dBm, 100 kHz a 10 MHz, preamplificador desactivado DANL a más 20 dBm, fc mayor o igual a 10 MHz, preamplificador desactivado | |||||
| Nivel de referencia | {{0}} dBm a más 30 dBm, 0,01 dB por paso | |||||
| Preamplificador | 20 dB, nominal, 100 kHz a 1,5 GHz | |||||
| Atenuador de entrada | XSA805（TG） XSA810（TG） XSA815（TG） | 0 a 40 dB, 1 dB por paso | ||||
| Mostrar nivel de ruido promedio (atenuación de entrada=0 dB, RBW=VBW=100 Hz, detector de muestra, promedio de traza mayor o igual a 50, 20gradoa 30grado, impedancia de entrada=50 Ω) | ||||||
| Preamplificador apagado | 9kHz a 1MHz | -95 dBm (típico),<-88 dBm | ||||
| 1MHz a 500MHz | -140 dBm (típico),<-130dBm | |||||
| XSA810(TG) | 500MHz a 1GHz | |||||
| XSA815(TG) | 500 MHz a 1,5 GHz | -138 dBm (típico),<-128 dBm | ||||
| Preamplificador activado | 100kHz a 1MHz | -135 dBm (típico),<-128 dBm | ||||
| 1MHz a 500MHz | -160 dBm (típico),<-150 dBm | |||||
| XSA810(TG) | 500MHz a 1GHz | |||||
| XSA815(TG) | 500 MHz a 1,5 GHz | -158 dBm (típico),<-148 dBm | ||||
| Visualización de nivel | ||||||
| detectores de trazas | pico positivo, pico negativo, normal, muestra, RMS, voltaje promedio, cuasi pico | |||||
| Funciones de seguimiento | escritura clara, retención máxima, retención mínima, promedio, vista, en blanco, seguimiento matemático | |||||
| Unidades de eje de nivel | dBm, dBμW, dBpW, dBmV, dBμV, W, V | |||||
| Respuesta frecuente (FCMayor qué o igual a100 kilociclos, 20gradoa 30grado,30 por ciento a 70 por ciento de humedad relativa, atenuación de entrada=10 dB, frecuencia de referencia= 50 MHz) | ||||||
| Preamplificador apagado | <0.7 dB | |||||
| Preamplificador activado | <1.0 dB | |||||
| Diferencia y precisión | ||||||
| Incertidumbre | fc=50 MHz, detector de pico, preamplificador apagado, atenuación=10 dB, nivel de señal de entrada=-10 dBm, 20 grados a 30 grados | |||||
| <0.4 dB | ||||||
| Incertidumbre en la medición del nivel | ||||||
| Incertidumbre en la medición del nivel | Nivel de confianza del 95 por ciento, S/N > 20 dB, RBW=VBW=1 kHz, preamplificador apagado, atenuación=10 dB, -50 dBm < entrada nivel Menor o igual a 0 dBm, fc > 10 MHz, 20 grados a 30 grados | |||||
| <0.7 dB | ||||||
| Generador de seguimiento (opcional) | ||||||
| Rango de frecuencia | XSA805（TG） | 100 kHz a 500 MHz | ||||
| XSA810（TG） | 100 kHz a 1 GHz | |||||
| XSA815（TG） | 100 kHz a 1,5 GHz | |||||
| Potencia de salida rango de nivel | {{0}} dBm a 0 dBm | |||||
| Resolución del nivel de salida | 1dB | |||||
| Planitud de salida | Relativo a 50 MHz | |||||
| ± 3dB | ||||||
| Generador de seguimiento espurio | armónica espuria | -30 dBc (potencia de salida del generador de seguimiento -10 dBm) | ||||
| Espurias no armónicas | -40 dBc (potencia de salida del generador de seguimiento -10 dBm) | |||||
| Seguimiento del generador al aislamiento del terminal de entrada | {{0}} dB (potencia de salida del generador de seguimiento 0 dBm) | |||||
| Interfaz | ||||||
| Host USB, dispositivo USB, LAN, interfaz de auriculares, HDMI | ||||||
| Mostrar | ||||||
| LCD TFT de 9-pulgadas, 1280 x 800 píxeles | ||||||
| Apariencia | ||||||
| Dimensiones | 375 mm (ancho) × 185 mm (alto) × 120 mm (profundidad) | |||||
| Peso | Aprox. 3,7 kg (dispositivo principal) | |||||
