Osciloscopio de almacenamiento digital para tableta serie TAO3000 2-CH







Detalles específicos













Muchas ventajas











La serie TAO3000 viene con un incorporado4½ dígitosmultímetro,presenta una interfaz de multímetro que se muestra en la misma pantalla junto al osciloscopio.

Además, el multímetro ofrece una función de registro de datos, que permiteel registro ampliado de datosdurante un período prolongado. Luego podrá exportar cómodamente estos datos registrados a un archivo CSV para su posterior análisis y referencia.





Bajo ruido de fondoPermite que el osciloscopio tenga mejores capacidades de medición de señales pequeñas.

Alto almacenamientopermite que el osciloscopio adquiera señales más largas.

Alta frecuencia de actualizaciónpermite que el osciloscopio capture detalles de formas de onda y eventos excepcionales.



Bajo ruido de fondo Longitud de grabación de 40 M

Frecuencia de actualización de 45000 wfms/s, capturando fácilmente excepcionales, y eventos de baja probabilidad









Los osciloscopios portátiles de la serie TAO3000 admiten múltiples modos de disparo,

incluyendo Edge, Video, Pulse, Slope, Runt, Windows, Timeout, I2C, SPI,

RS232/UART, CAN y enésimo borde.









Codificación de bus serie disponible en I2C, SPI,

RS232/UART y CAN.























Admite +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, función definida por el usuario, filtro digital (paso bajo, paso alto, paso de banda, rechazo de banda).



























Módulo Wi-Fi incorporado, el usuario puede conectarse con TAO3000 a través de un dispositivo móvil, realizar la misma visualización y control de pantalla, almacenar y ver datos de forma de onda a través de la aplicación, compartir con amigos, realizar análisis colaborativos y completar el trabajo con éxito.

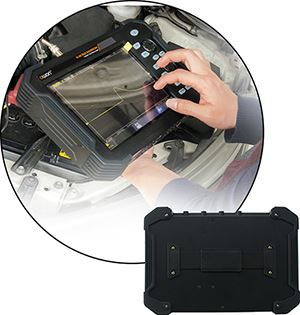

Tipo de mano:La espalda está equipada con un cinturón elástico anticaída.

























Tipo de soporte:Con soporte, se puede colocar sobre la mesa.

























Tipo de mochila:Mochila exterior opcional



















Accesorios y embalaje







Modelo		VDS6102		VDS6102A
banda ancha		100MHz		100MHz
canal		Alcance 2 canales + 1CH FG
Frecuencia de muestreo		Máximo 1GSa/s
Hora de levantarse		Menor o igual a 3,5 ns
escala horizontal		5ns/div-100s/div,paso a 1-2-5
Modo de muestreo		muestra, detección de pico, promedio
Longitud del registro		10M
Acoplamiento de entrada		CC, CA, tierra
Impedancia de entrada		1 MΩ ± 2%, en paralelo con 15 pF ± 5 pF
Sensibilidad vertical		2mV/div-5V/div
Resolución vertical (A/D		8 bits		14 bits
Voltaje de entrada máximo		40 V (pico CC + CA)
Factor de atenuación de la sonda		1X,10X,100X,1000X
Aislamiento de canales		50Hz: 100: 1,10MHz: 40:1
Interpolación		Pecado(x)/x
Rango vertical		±2 V (2 mV/div – 50 mV/div); ±20 V (100 mV/div – 500 m V/div); ±40 V (1 V/div – 5 V/div)
Respuesta LF (CA, -3dB)		Mayor o igual a 5 Hz (en entrada, acoplamiento de CA, -3dB)
Tipo de disparador		borde, vídeo, pendiente, pulso
Frecuencia de línea/campo (vídeo)		Estándares compatibles: sistemas de transmisión NTSC, PAL y SECAM
Modo de disparo		automático, normal, sencillo
Figura Lissajous	Banda ancha	ancho de banda completo
	Diferencia de fase	±3 grados
Medición automática		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, sobreimpulso, predisparo, frecuencia, período, tiempo de subida, tiempo de caída, retardo A→B, retardo A→B, +ancho, -ancho, +servicio, - Deber
Interface de comunicación		USB (Typ-c);LAN, WIFi (opcional)
El consumo de energía		Menor o igual a 8W
Dimensiones (Ancho × Alto × Fondo)		190 mm × 120 mm × 18 mm
Peso del dispositivo		≈0.38 kilos



Generador de funciones
Formas de onda estándar	Sinusoidal ({{0}}.1 Hz - 5 MHz), Cuadrado (0,1 Hz-200 kHz), Rampa (1 Hz-10 kHz), Pulso (1 Hz) -10kHz）
Salida de frecuencia	5 megaciclos
Tasa de muestreo	25M Sa/s
Canal	1
Resolución vertical	10 bits
Rango de amplitud	10 mVpp - 5Vpp
Rango de compensación de CC (CA+CC)	±2.5V
Impedancia de salida	50 Ω (típico)
