Osciloscopio de Disparadores Múltiples serie HDS
HDS Series Two Trace FFT Osciloscopio
Somos conocidos como uno de los principales fabricantes y proveedores de China. Bienvenido a comprar el osciloscopio digital OCHON HDS-N series 2-CH de las marcas famosas, osciloscopio automotriz, osciloscopio portátil, osciloscopio de fábrica, osciloscopio de doble canal con precio barato de nosotros. Tenemos muchos productos en stock a su elección. Consulte la cita con nosotros ahora.

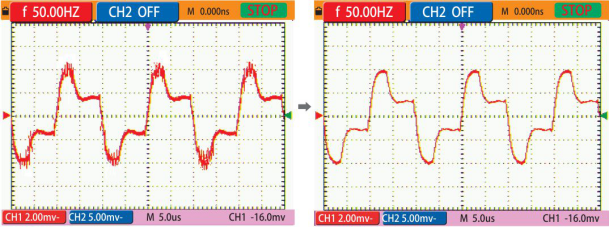

Trigger Sensitivity Adjustable
Mientras esté en el estado de escala automática, el osciloscopio cambiará al modo de disparo específico, escala vertical y escala de base de tiempo de acuerdo con el tipo, la amplitud y la frecuencia de la señal de entrada.
Función de disparo alternativo
La función de disparo alternativo del osciloscopio digital OWON HDS admite 2 pruebas simultáneas de señal, mejora la eficiencia de trabajo.
Preguntas más frecuentes
¿Cómo usar el medidor de pinza?
Un medidor de pinza digital es un probador eléctrico que combina un voltímetro y un amperímetro de pinza. Al igual que el multímetro, el medidor de pinza también se somete a un proceso digital desde el pasado analógico hasta el día de hoy.
Durante la medición, el conductor bajo prueba debe colocarse en el centro de las mandíbulas y cerrar las mandíbulas para reducir los errores.
| Modelo | HDS1022M-N | HDS2062M-N | HDS3102M-N | HDS4202M-N | |
|---|---|---|---|---|---|
| Ancho de banda | 20 MHz | 60 MHz | 100MHz | 200 MHz | |
| Frecuencia de muestreo (tiempo real) | 100MS / s | 1GS / s | |||
| Escala horizontal (s / div) | 5ns / div ~ 100s / div, paso por 1 ~ 2.5 ~ 5 | 5ns / div ~ 100s / div, paso por 1 ~ 2 ~ 5 | 2ns / div ~ 100s / div, paso por 1 ~ 2 ~ 5 | ||
| Monitor | Pantalla TFT a color de 3.7 "(640 × 480 píxeles) | ||||
| Canal | doble | ||||
| Longitud de registro | 6K puntos | ||||
| Acoplamiento de entrada | DC, AC y GND | ||||
| Sensibilidad vertical | 5mV / div ~ 5V / div (en la entrada) | ||||
| Resolución vertical (A / D) | 8 bits | ||||
| Tipo de disparador | Edge, Video y Alternativo | ||||
| Modo de adquisición | Muestra, detección de picos y promedio | ||||
| Forma de onda matemática | +, -, ×, ÷, invertir, FFT | ||||
| Interface de comunicación | USB | ||||
| Fuente de alimentación | 100V-240V AC, 50 / 60Hz | ||||
| Batería de iones de litio | 7.4 V, 6 horas de funcionamiento | ||||
| Dimensiones (W × H × D) | 115 × 180 × 40 (mm) | ||||
| Peso (sin paquete) | 645.00 g | ||||
| Especificaciones del multímetro | |||
|---|---|---|---|
| Lectura a escala completa | 3 (3/4) dígitos (máximo 4000-count) | diodo | 0V-1.5V |
| Impedancia de entrada | 10 MΩ | Prueba de encendido / apagado | <50 (±="" 30)=""> |
| voltaje | VDC: 400 mV, 4 V, 40 V, 400 V, 1000 V: ± (1% ± 1 dígito); entrada máxima: DC 1000V VAC: 4 V, 40 V, 400 V: ± (1% ± 3 dígitos), 750 V: ± (2% ± 3 dígitos); Frecuencia: 40Hz - 400Hz; entrada máxima: AC 750V (valor virtual) | ||
| Corriente | DC: 40mA, 400mA: ± (1.5% ± 1 dígito), 10A: ± (3% ± 3 dígitos) AC: 40mA: ± (1.5% ± 3 dígitos), 400mA: ± (2% ± 1 dígito), 10A: ± (5% ± 3 dígitos) | ||
| Impedancia | 400Ω: ± (1% ± 3 dígitos), 40ΚΩ - 4ΜΩ: ± (1% ± 1 dígito), 40MΩ: ± (1.5% ± 3 dígitos) | ||
| Capacidad | 51.2nF - 100uF: ± (3% ± 3 dígitos) | ||
