Osciloscopio para PC serie VDS

- Ancho de banda de hasta 100 MHz y frecuencia de muestreo en tiempo real máxima de 1 GS/s- 10 M de longitud de registro- Opción de disparo múltiple: borde, vídeo, pendiente, pulso y alternativo- Diseño de cuerpo ultrafino, fácil portabilidad

Envíeconsulta

Chatee ahora

Introducción del producto

cuando los ingenierosvete a trabajaro realizar mantenimiento y ajuste en ellínea de producción, prefieren los osciloscopios de PC. Su tamaño ultra pequeño lo hacemás fácil de transportar y usar. Sin embargo, la mayoría de los osciloscopios virtuales para PC del mercado tienen más o menos funciones eliminadas en comparación con los osciloscopios de escritorio, lo que también dificulta que los ingenieros realicen mediciones normales.

Cuando la portabilidad y el rendimiento entran en conflicto, ¿cómo elegir? Puedes echarle un vistazo al osciloscopio para PC VDS de OWON.
Sobre la premisa dediseño ultrafino, Osciloscopios para PC de la serie OWON VDS:

Ancho de banda de hasta 100 MHz y frecuencia de muestreo en tiempo real máxima de 1 GS/s
Longitud de registro de 10M
Interfaz de usuario amigable: vistas FFT o XY y forma de onda 2 mostradas en la misma pantalla
Opción de disparo múltiple: flanco, vídeo, pendiente, pulso y alternativo
Aislamiento USB: menos inferencia de señal, más protección de PC
Alimentación por bus USB y control remoto LAN (opcional)
Diseño de cuerpo ultrafino, fácil portabilidad

product-1-1

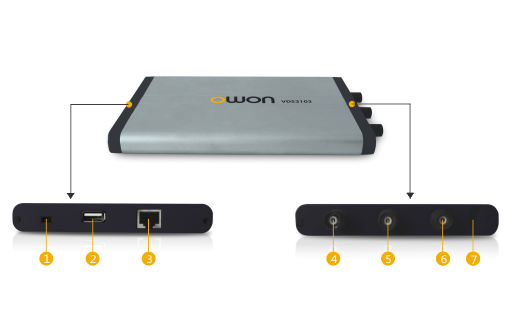

Puerto RS232 (opcional)

Puerto USB :Alimentación a través de bus USB, comunicación con PC.

Puerto LAN (opcional):control remoto

Entrada de señal del canal 1

señal del canal 2aporte

Entrada de disparador EXT, salida de disparador o salida Pasa/Falla

Compensación de la sonda:Salida de señal de medición (3,3 V/1 KHz)

Nota: CuandoAl comunicarse con la PC a través de LAN, el osciloscopio debe recibir alimentación mediante un adaptador.

product-1-1

Admite un ancho de banda de hasta 100 MHz, una velocidad de muestreo de hasta 1 GS/s y una profundidad de almacenamiento de 10 M para garantizar una presentación perfecta de los detalles finos de las formas de onda.

product-1-1

Admite múltiples tipos de disparo, como flanco, pulso, ancho, vídeo, pendiente, alternancia, etc. Viene con medición automática, operaciones matemáticas, gráficos y otras funciones, que son comparables a los osciloscopios de escritorio.

product-1-1

Además del rendimiento, otro aspecto importante al que prestar atención esla seguridad del equipo. OWON Lilliput comprende sus inquietudes. Los osciloscopios para PC de la serie OWON VDS cuentan conuna innovadora función de aislamiento USB, protegiendo eficazmente su computadora y reduciendo la interferencia de la señal.

Los osciloscopios para PC de la serie OWON VDS no solo igualan el rendimiento de los osciloscopios de escritorio típicos, sino que también garantizan la seguridad de su equipo contra descargas eléctricas.

Versátil y confiable, no querrás dejarlo pasar. Es compacto y liviano, lo que permite realizar mediciones sin esfuerzo.

Modelo	VDS1022I		VDS1022
Banda ancha	25MHZ
Canal	2+1 (varios)
Frecuencia de muestreo	100MSa/s
Escala horizontal (s/div)	5ns/div-100s/div, paso a 1-2-5
Longitud del registro	5K
Voltaje de entrada máximo	400 V (pico CC+CA)		40 V (CC+CAcima)
Resolución vertical (A/D)	8 bits
Sensibilidad vertical	5mV/div-5V/div			2mV/div-5V/div
Tipo de disparador	Borde, Pulso, Vídeo, Pendiente y Alternativo
Matemáticas de forma de onda	＋, －, ×, ÷, invertir, FFT
Interface de comunicación	USB 2.0 (aislamiento)	USB 2.0
Fuente de alimentación	5.0V/1A
El consumo de energía	Menor o igual a 2,5W
Dimensiones (Ancho × Alto × Fondo)	170 × 120 × 18 (milímetros)
Peso del dispositivo	0.26 kilos
