Generador de formas de onda arbitrarias 2-CH serie AG
- Frecuencia de muestreo de hasta 250 MS/s y resolución de frecuencia de 1 μHz
- Resolución vertical: 14 bits, hasta 1 M de longitud de forma de onda arb
- Salida de forma de onda completa: 5 formas de onda básicas y
45 formas de onda arbitrarias incorporadas
- Funciones de modulación integrales: AM, FM, PM, FSK, PWM, ASK, PSK, Sweep y Burst
- Contador de frecuencia de alta precisión integrado, rango admitido 100 mHz - 200 MHz
- SCPI compatible
Pantalla LCD TFT de - 4 pulgadas de alta resolución (480 × 320 píxeles)

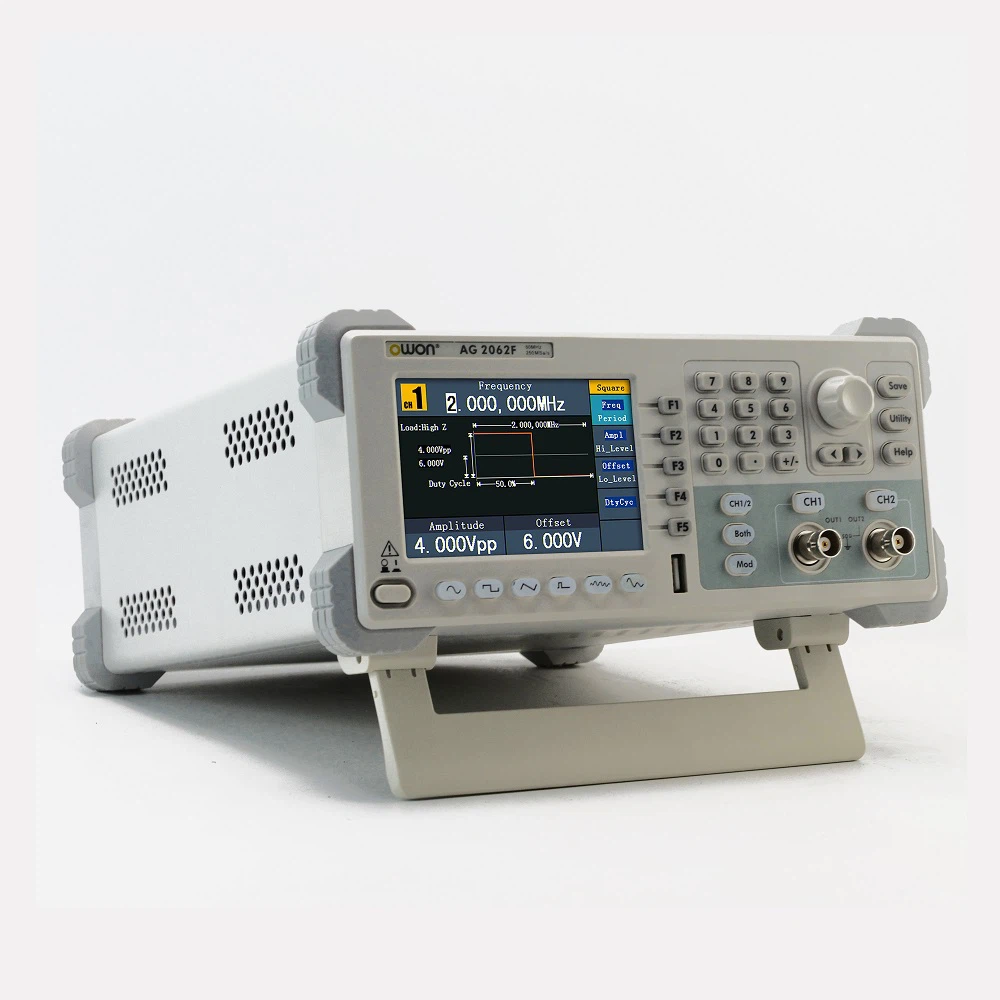

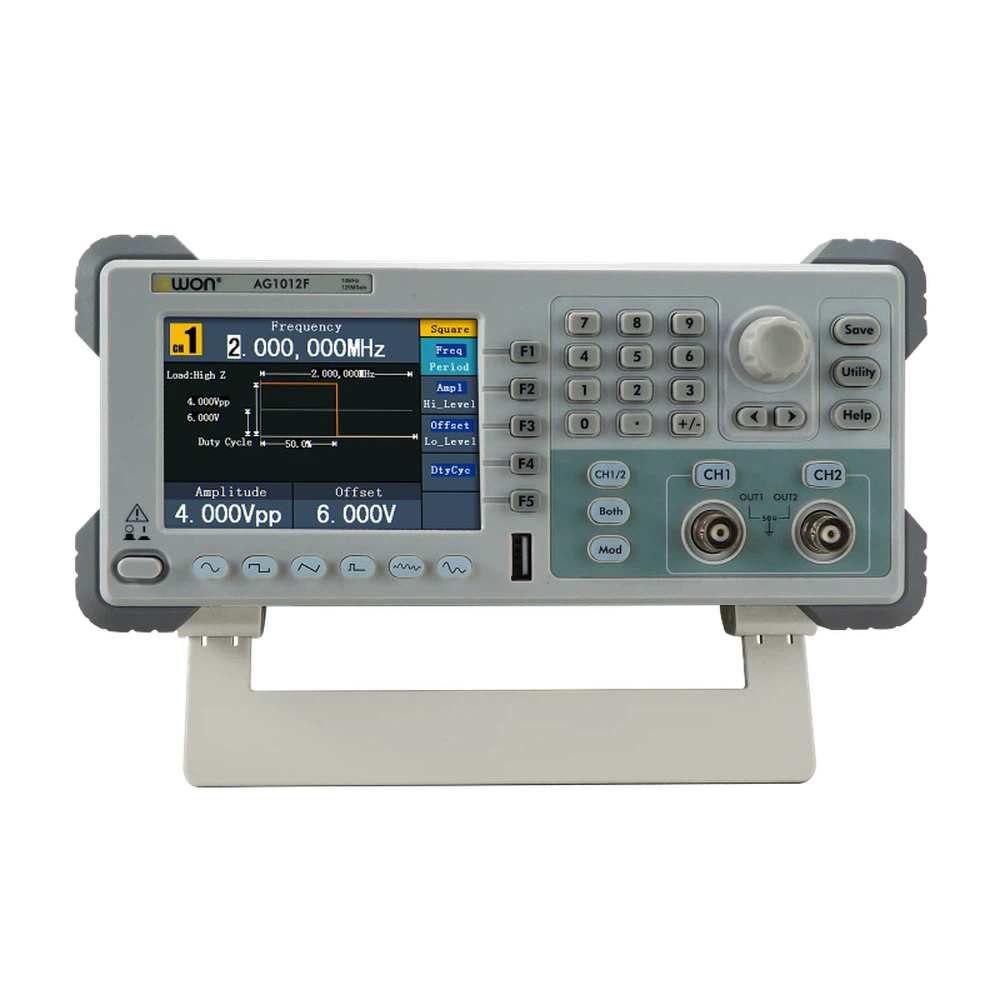

Generador de formas de onda arbitrarias 2-CH serie AG
Tecnología DDS avanzada, salida de frecuencia máxima de 60MHz
Frecuencia de muestreo de hasta 250 MS/s y resolución de frecuencia de 1 μHz
Resolución vertical:
14 bits, hasta 1 M de longitud de forma de onda arb
Salida de forma de onda completa:
5 formas de onda básicas y 45 formas de onda arbitrarias integradas
Funciones de modulación integrales:
AM, FM, PM, FSK, barrido, ráfaga, etc.
Compatible con SCPI y LabVIEW
4 pulgadas de alta resolución
(480 × 320 píxeles) Pantalla TFT LCD
100MHz - 200MHz
contador de frecuencia de alta precisión integrado
El generador de formas de onda arbitrarias 2-CH de la serie AG es una solución versátil,Con canales duales para generación de señal simultánea.. Con un amplio rango de frecuencia y resolución vertical de 14-bits, garantiza un control preciso de la forma de onda. El generador admite múltiples tipos de modulación, incluidos AM, FM y PWM, lo que ofrece flexibilidad para diversas aplicaciones. Su interfaz intuitiva, pantalla grande y conectividad USB mejoran la comodidad del usuario. Ideal para fines educativos, de investigación e industriales, la serie AG proporciona generación de formas de onda confiable y personalizable para diversas necesidades de prueba y experimentación.
Salida epivalente de doble canal
El generador de forma de onda arbitraria 2-CH de la serie AG destaca por su salida de doble canal equivalente,permitiendo una replicación perfecta de formas de onda y estados entre canales. Esta característica innovadora permite un acoplamiento preciso de frecuencia, amplitud y fase. Ideal para aplicaciones que requieren señales sincronizadas de doble canal, ofrece mayor flexibilidad y conveniencia en la generación de formas de onda para diversos escenarios de prueba.
45 formas de onda arbitrarias integradas
La serie AG cuenta con un rico repositorio de 45 formas de onda arbitrarias integradas, lo que proporciona una base versátil para la generación de señales. Además, presentauna amplia selección de formas de onda comunes para la educación y la industria, divididos en tipos comunes, matemáticos, de ingeniería, de ventana y otros. Esta clasificación mejora la accesibilidad del usuario, ofreciendo una amplia gama de señales para diversas aplicaciones, desde experimentos fundamentales hasta tareas de ingeniería avanzadas.
Contador de hardware incorporado de 200MHz
El generador de forma de onda arbitraria 2-CH de la serie AG está equipado con un contador de hardware incorporado de 200 MHz, lo que garantiza mediciones de frecuencia precisas. Con un6-tasa de frecuencia de bits/seg., se adaptaun amplio rango de frecuencia de 100MHz a 200MHz. Esta característica permite mediciones precisas del tiempo de la señal, el ciclo de trabajo y el ancho del pulso, mejorando las capacidades del generador para análisis y pruebas detalladas de formas de onda.
Acerca de OWON
| Modelo | AG1012 | AG1012F | AG1022 | AG1022F | AG2052F | AG2062F |
|---|---|---|---|---|---|---|
| Canal | doble | |||||
| Salida de frecuencia | 10MHz | 25MHz | 50MHz | 60MHz | ||
| Frecuencia de muestreo | 125MS/s | 300 ms/s | ||||
| Resolución vertical | 14 bits | |||||
| Forma de onda | ||||||
| Forma de onda estándar | Seno, cuadrado, pulso, rampa y ruido | |||||
| Forma de onda arbitraria | Aumento exponencial, caída exponencial, Sin(x)/x, onda escalonada y otros, un total de 45 formas de onda integradas y formas de onda arbitrarias definidas por el usuario | |||||
| Frecuencia (resolución 1µHz) | ||||||
| Seno | 1μHz - 10MHz | 1μHz - 25MHz | 1μHz - 50MHz | 1μHz - 60MHz | ||
| Cuadrado | 1μHz - 5MHz | 1μHz - 5MHz | 1μHz - 25MHz | 1μHz - 30MHz | ||
| Legumbres | 1μHz - 5MHz | 1μHz - 5MHz | 1 μHz - 10MHz | 1 μHz - 15MHz | ||
| Rampa | 1μHz - 1MHz | |||||
| Ruido | 25MHz (-3dB) (típico) | |||||
| Longitud de onda | 2-8K puntos | 2-1M puntos | ||||
| Amplitud | ||||||
| Amplitud | 1mVpp - 10Vpp (50Ω), 1mVpp - 20Vpp (alta impedancia) | |||||
| Modulación | ||||||
| Forma de onda de modulación | / | AM, FM, PM, FSK, barrido y ráfaga | AM, FM, PM, FSK, barrido y ráfaga | |||
| Frecuencia de modulación | / | 2MHz a20.00KHz (FSK 1μHz - 100KHz) | ||||
| Mecánico | ||||||
| Dimensión (Ancho×Alto×Profundidad) | 235 × 110 × 295 (milímetros) | |||||
| Peso del dispositivo | 3.00 kilos | |||||
